Menşe yeri:
Çin
Marka adı:
RY
Sertifika:
CE,ROHS
Model numarası:
RY-845678765
Bize Ulaşın

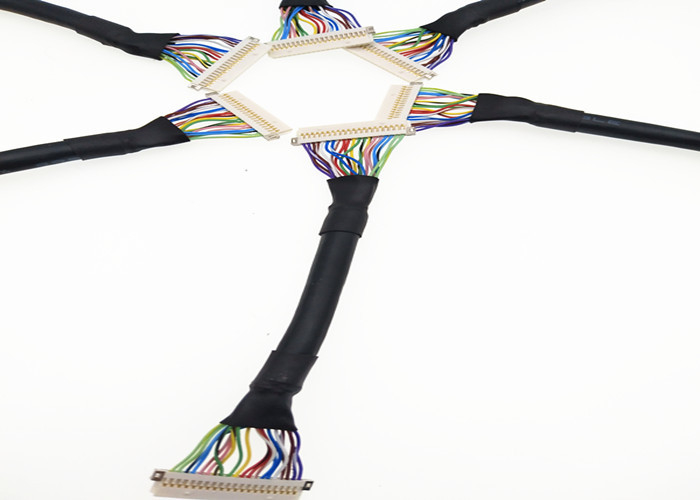

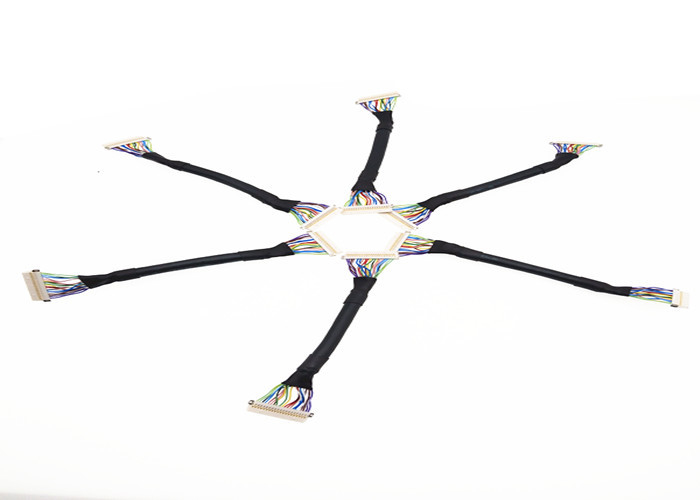

20pin Hirose DF19 için DF19 için LVDS uzatma Kablosu laptop için Elektrik Teli
------- LCD kablo nedir?
Düşük voltajlı diferansiyel sinyal veya TIA / EIA-644 olarak da bilinen LVDS, bir diferansiyelin elektriksel özelliklerini belirleyen teknik bir standarttır,
seri iletişim protokolü. LVDS düşük güçte çalışır ve ucuz bükümlü çift bakır kablolar kullanarak çok yüksek hızlarda çalışabilir.
LVDS yalnızca fiziksel katman spesifikasyonu olduğundan, birçok veri iletişim standardı ve uygulaması bunu kullanır ancak daha sonra bir veri bağlantı katmanı ekler
OSI modelinde tanımlandığı gibi, 1994 yılında tanıtıldı ve LCD-TV'ler, otomotiv bilgi-eğlence sistemleri gibi ürünlerde popüler oldu.
endüstriyel kameralar ve makine görüşü, dizüstü bilgisayar ve tablet bilgisayarlar ve iletişim sistemleri. Tipik uygulamalar, yüksek hızlı videolardır,
grafik, video kamera veri aktarımı ve genel amaçlı bilgisayar otobüsleri. Genellikle, notebook ve LCD ekran satıcıları yaygın olarak kullanılıyor
başvurularına atıfta bulunurken FPD-Link yerine LVDS terimi ve LVDS terimi, yanlışlıkla Flat Panel Display Link ile eşanlamlı hale gelmiştir.
video görüntüleme mühendisliği kelime.
elektriksel özellikler
LCD kabloların tanımı
Tel hakkında:
1. Tel tipi: siyah ve yuvarlak
2. AWG: 30AWG
3. tel numarası: ul20279
4. Koruyucu: kalay kaplı örgü koruyucu, gümüş
5. Büküm çiftleri: 20 çift
6. İç tel rengi: çok renkli
LCD kablo hakkında:
1. Kablo uzunluğu: 30cm
2. büzülme borusu ile
3. Şerit uzunluğu: 3 CM / 5 CM
Kablo tipi | 32AWG, 30AWG, 28AWG, 26AWG; LCD 20 çekirdek tek ekranlı kablo, LCD 20 çekirdek çift ekranlı kablo; LCD 32 telli tek ekranlı kablo, LCD 32 telli çift ekranlı kablo; LCD 20 çekirdek korumasız kablo, LCD 32 çekirdek korumasız kablo; | ||
Kablo rengi | Boz | ||
Konektörler | idc, df14, jst | ||
Kablo uzunluğu | 50 mm-15000mm. | ||
İşleme yolları | Sıkma, presleme ve lehimleme çeşitleri. | ||
Bağlantıyı pin | Müşterinin isteğine göre (müşteri bize LCD ve anakart veri sayfalarını gönderebilir). | ||
Bağlayıcı pitch aralığı | 0.3mm 4.2mm | ||
karakteristikleri | İyi aktarım, net görüntüler, titremeler ve aktarım sorunları | ||
Avantajları | Üretim fabrikası; Rekabetçi fiyat ve kalite; Kısa teslim süresi. | ||
Uygulamalar | LCD / Ekran / Reklam makine / Telefon / Dizüstü / Bilgisayar / PDA Kamera / LCM / Dizüstü / tablet PC / HDD | ||
ISO sertifikası | ISO9001: 2008 | ||
Hizmet | OEM / ODM ürünler kabul edilebilir. | ||
Daha fazla bilgi | ISO / RoHS / UL | ||
Performans testi: | % 100 elektrik ve elektrik performans testi | ||

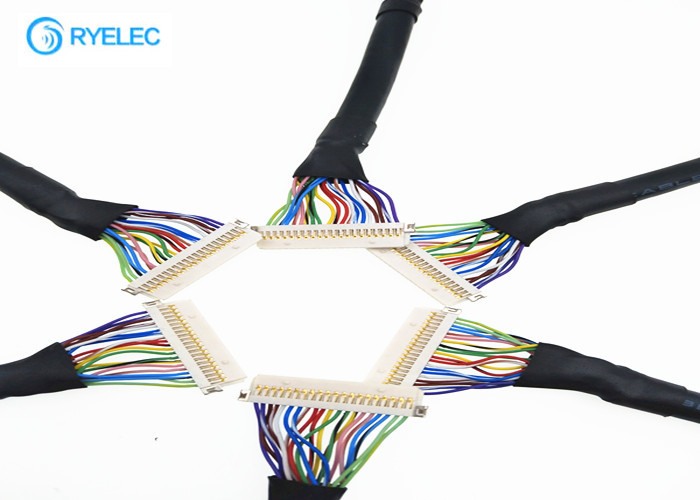

Ürün Detayları:
Şirketimiz:
1. RY Electronics, ihtiyaçlarınıza bağlı olarak büyük veya küçük hacimlerde özel kablo montajları ve antenler tasarlama ve üretme konusunda 10 yıldan fazla bir deneyime sahiptir.
2. Üretim tesislerimizde birçok özel kablo düzeneği türü (LVDS kablosu / Düz kablo / RF kablo / kablo demeti) ve GPS / WIFI / ISM / GSM / 3G / 4G anten ve RF konnektörleri bulunabilir.
Bizim avantajlarımız:
1. kalite kontrol: ürünlerin çoğu ul ce rohs, sertifika. ISO9001: 2008.
2. Düşük Adedi: 5 adet / 10 adet / 20 adet / 50 adet, farklı öğelere bağlıdır.
3. Hızlı Teslim Süresi: 2 ~ 15 gün, Zamanında Teslimat.
4. İyi Satış Sonrası Servis: Kısa sürede teknik destek veya iade hizmeti sunabiliriz.
5. 1 Yıl Garanti.
SSS:
1. Doğru kablo nasıl seçilir?
Bir tasarımcı, sinyalleşme hızı, kablo uzunluğu, tek uçlu veya diferansiyel (dengeli) sinyalleşme, noktadan noktaya, çok uçlu veya çok noktalı konfigürasyon, gürültü marjı, esneklik, maliyetler gibi belirleyici sistem parametrelerini değerlendirmek zorundadır.
2. Seçtiğiniz malzemeyi ne etkileyecek?
Özel ekipman, makine yapısı ve çevre
3. Endişelenmeniz gereken aşağıdaki 2. soruyu izleyin.
Korumasız veya korumalı (bantlanmış, örgülü veya her ikisinin kombinasyonu)?
Yuvarlak veya düz? Koaksiyel, çok iletkenli veya bükülü kablo?
4. Neden kablonun ekranlanması gerekiyor?
Elektrik gürültüsünün sinyalleri etkilemesini azaltmak ve elektromanyetik azaltmak için
karışabilecek radyasyon
Diğer cihazlar.
5. Ne tür bir kabloya ihtiyaç duyulmaktadır?
Uzun iletim hatları için, sinyal hatları ile çevre arasında iyi bir izolasyon sağlamak için örgülü veya sunulan bir koruma önerilir.
6. Ne tür bir kablo daha ucuz ve kullanımı kolaydır?
Çok iletkenli kablolar, özellikle sonlandırma açısından, bükülmüş çift veya koaksiyel kablolardan daha ucuzdur ve kullanımı kolaydır.
